Class公稱尺寸
NPS | 結構尺寸/mm | 公稱壓力
Class | 公稱尺寸
NPS | 結構尺寸/mm | | d | L | d | L |
| 150 | ? | 13 | 108 | 300 | ? | 13 | 140 |
| ? | 19 | 117 | ? | 19 | 152 |
| 1 | 25 | 127 | 1 | 25 | 165 |
| 1 ? | 32 | 140 | 1 ? | 32 | 178 |
| 1 ? | 38 | 165 | 1 ? | 38 | 190 |
| 2 | 49 | 178 | 2 | 49 | 216 |
| 2 ? | 62 | 190 | 2 ? | 62 | 241 |
| 3 | 74 | 203 | 3 | 74 | 282 |
| 4 | 100 | 229 | 4 | 100 | 305 |
| 5 | 127 | 254 | 5 | 127 | 381 |
| 6 | 150 | 267 | 6 | 150 | 403 |
| 8 | 201 | 292 | 8 | 201 | 419 |
| 表中未列出的其他規(guī)格參數(shù)，請咨詢汗越閥門技術部！ |

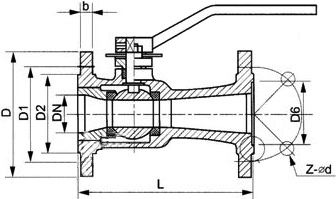

一體式球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體和內件材質、使用介質、工作溫度、法蘭執(zhí)行標準及端面形式等，本產品結構長度有球閥、截止閥、閘閥等三種，如無要求默認為球閥尺寸。
